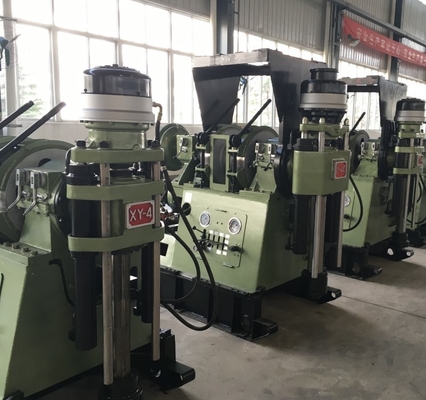

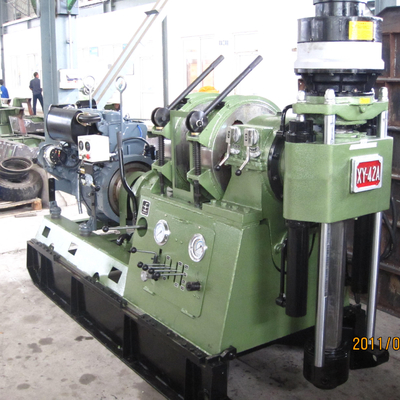

XY-series Deep Well Crawler Loại Dây khoan Thăm dò Thăm dò Giàn khoan thăm dò để lấy mẫu đá sâu
GIỚI THIỆU XY-series KHOAN RIG:
Các mô hình XY-4TL / XY-42TL / XY-44TL / XY-5TL / XY-6TL / XY-6BTL có cấu trúc đơn giản, đáng tin cậy để vận hành và thuận tiện cho việc bảo trì, chúng cũng có đặc điểm:
1. Là sản phẩm của sự tích hợp hoàn hảo giữa hệ thống thủy lực toàn phần với công nghệ khoan cơ khí truyền thống.
2. Được trang bị tời thủy lực phụ và bơm bùn thủy lực, thuận tiện cho việc lắp đặt.Với cấu trúc nhỏ gọn, nó cũng thuận tiện cho việc vận hành.
3. Được lắp đặt với tháp khoan nâng thủy lực, nó là sự linh hoạt trong hoạt động.
4. Với 4 đầu ra thủy lực, nó hoạt động ổn định.
5. Được trang bị bánh xích, giàn khoan mang lại sự linh hoạt và dễ dàng di chuyển giữa các địa điểm làm việc.
Tham số Tehnical:
| Người mẫu | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Độ sâu khoan | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| Góc khoan | 45-90 ° | 45-90 ° | 45-90 ° | 90 ° | 90 ° | 90 ° | |
| Tốc độ trục chính | Tích cực | 101.187.267, 388.311.574 819,1191 vòng / phút |
82,151,215, 313,251,463, 661,961 vòng / phút |
83,152,217, 316,254,468, 667,970 vòng / phút |
96,170,244, 284.357.471, 678.994rmp |
92,162,244, 284.357.471.678.994 vòng / phút |
96,178,253, 369.268.494, 705,1025 vòng / phút |
| Phủ định | 83,251 vòng / phút | 67.205 vòng / phút | 67.206 vòng / phút | 84.293 vòng / phút | 85.234 vòng / phút | 78.248 vòng / phút | |
| Tối đaTốc độ trục chính | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| Hành trình cho ăn trục chính | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| Đường kính giữ trục chính | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| Công suất nâng tối đa của trục chính | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| Tối đaLực ép của trục chính | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| Đường kính dây thép | 16mm | 16mm | 17,5mm | 18,5mm | 21,5mm | 21,5mm | |
| Công suất trống cuộn | 90m | 90m | 110m | 120m | 120m | 120m | |
| Lực lượng tối đa | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| Chiều cao tháp khoan | 10m | 10m | 10m | 12m | 12m | 12m | |
| Bộ nguồn (động cơ diesel) | 74KW / 2200r / phút | 82KW / 2200r / phút | 97KW / 2200r / phút | 132KW / 2200r / phút | 132KW / 2200r / phút | 132KW / 2200r / phút | |
| Bơm bùn | 160L / phút | 160L / phút | 250L / phút | 250L / phút | 320L / phút | 320L / phút | |
| Máy trộn (tùy chọn) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| Xe nâng phụ trợ | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Max.Load of Mast | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| Tốc độ di chuyển | 1,5km / h | 1,5km / h | 1,5km / h | 1,5km / h | 1,5km / h | 1,5km / h | |
| Khả năng leo núi | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | 30 ° | |
| Kích thước | 4785 * 2220 * 10524mm | 4785 * 2220 * 10524mm | 4785 * 2220 * 10524mm | 6186 * 2220 * 12000mm | 6186 * 2220 * 12000mm | 6186 * 2220 * 12000mm | |
| Trọng lượng | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |
