Sửa chữa Bend 120mm 5 giai đoạn động cơ bùn để khoan định hướng ngang
Động cơ xả đáy được cấu tạo bởi năm cụm vòng bi, bộ phận nguồn, khớp nối, chống rơi và van rẽ nhánh.
Lắp ráp van By-pass bao gồm thân van, lõi van, ống bọc van, lò xo, tấm sàng, con dấu và vòng tròn.
Lắp ráp chống rơi bao gồm Phụ chống rơi, Vít chống rơi và Thanh chống rơi
Khớp nối Chức năng của khớp nối là biến đổi chuyển động của hành tinh thành chuyển động quay cố định không đổi của phần công suất, để truyền mô-men xoắn và tốc độ từ động cơ trên phần công suất, nhưng một số là khớp nối linh hoạt.

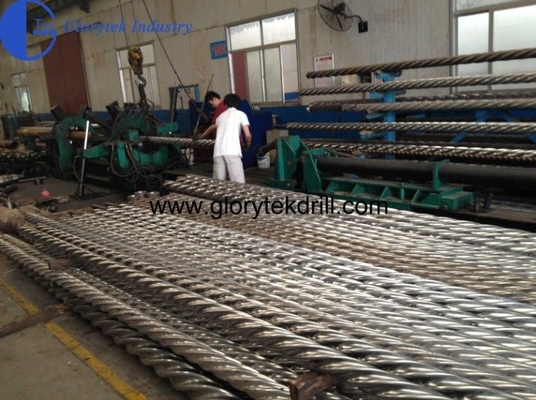

Phần nguồn Phần lắp ráp bao gồm stato và rôto.Stato được chế tạo bằng cách ép ống cao su vào thành ống thép.Có hình thành cấu trúc xoắn ốc với một tham số hình học nhất định.Rotor là một thanh vít mạ crom.
Vòng bi lắp ráp là truyền lực động quay của động cơ lên bit, trong khi đó để chịu lực dọc trục và tải trọng hướng tâm từ trọng lượng khoan.
Các tính năng của Động cơ lỗ xuống có thể điều chỉnh góc uốn cong

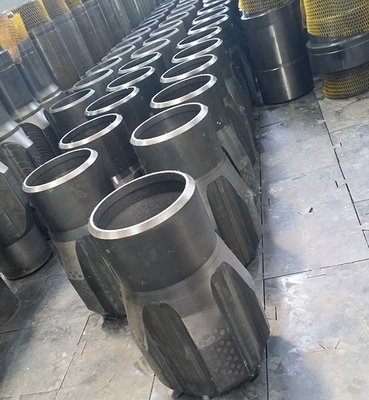

Góc uốn cong của động cơ lỗ xuống có thể được điều chỉnh trên đầu giếng.Ổn định có hình dạng và kích thước khác nhau có thể thay đổi tùy theo yêu cầu khác nhau.
Các tính năng của động cơ lỗ gần bit xuống
Điểm đo của dụng cụ đo được lắp đặt trong động cơ xuống giếng, gần với mũi khoan.Đường khoan chính xác và đáng tin cậy hơn.
| 钻具 型号 | 5LZ120 × 7,0 (Ⅱ) | 5LZ120 × 7,0-4,5 | 5LZ120 × 7,0V | 7LZ120 × 7,0-2,9 | ||
| Người mẫu | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合 井 眼 | Trong | 57/số 8- 77/số 8 149,2-200 | 57/số 8- 77/số 8 149,2-200 | 57/số 8- 77/số 8 149,2-200 | 57/số 8- 77/số 8 149,2-200 | 57/số 8- 77/số 8 149,2-200 |
| Kích thước bit | mm | |||||
| 外径 | Trong | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 | 43/4 122 |
| OD | mm | |||||
| 可调 角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达 头 数 Thùy | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达 级数 Các giai đoạn | 3.5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达 压降 | MPa | 3.5 508 | 4,5 653 | 5.0 725 | 2,2 319 | 2,9 |
| Sức ép | PSI | 421 | ||||
| 流量 范围 Lưu lượng dòng chảy | L / s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每 转 排量 | L / r | 4.0 0,95 | 4.8 0,8 | 4.0 0,95 | 7.6 0,5 | 12,59 |
| Dòng chảy mỗi cuộc cách mạng | r / gal | 0,3 | ||||
| 钻头 转速 | vòng / phút | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Tốc độ bit | ||||||
| 工作 扭矩 | N · m | 1700 1255 | 2560 1890 | 2280 1683 | Năm 2020 1490 | 4650 |
| Mô-men xoắn | Ft-lbs | 3429 | ||||
| 最大 扭矩 Max.torque | N · m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Ft-lbs | 5140 | |||||
| 输出 功率 | kw | 25,2-44,8 33,8-60 | 34-91 53,6-96,5 | 36-64 48,2-85,8 | 17-47 22,8-63 | 23-44 |
| Công suất ra | HP | 30,8-59 | ||||
| 推荐 钻 压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Trọng lượng trên bit | lb | 8800 | ||||
| 最大 钻 压 Tối đaTrọng lượng trên bit | KN lb | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接 螺纹 Kết nối (REG) | Trên (Hộp) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Dưới (Hộp) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

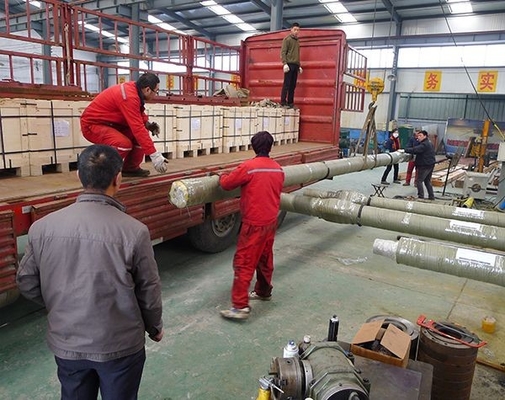

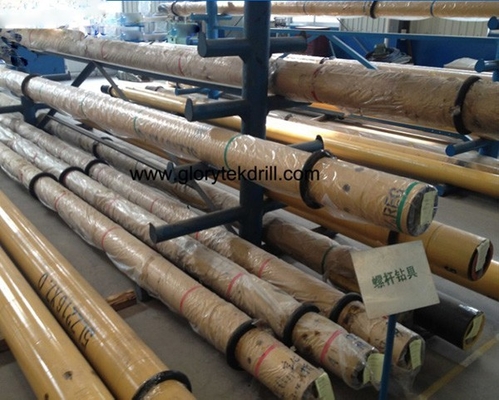

Đóng gói: Đóng gói xuất khẩu tiêu chuẩn cho Động cơ bùn hạ cấp
Giao hàng: Thông thường 10-15 ngày sau khi thanh toán trước của bạn.
