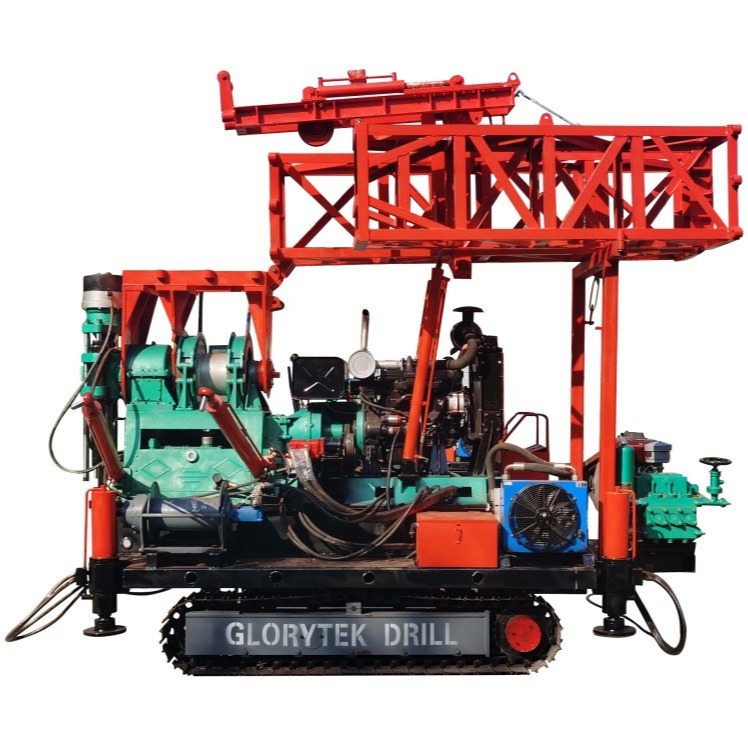

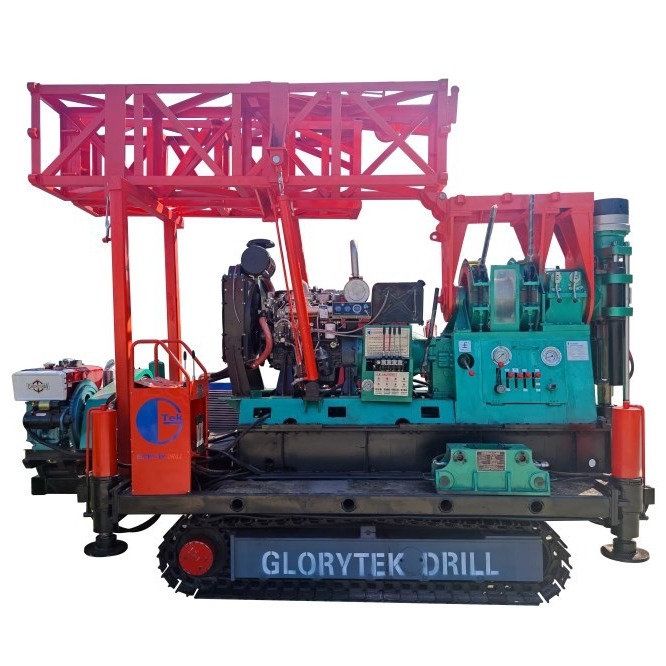

XY-4 giàn khoan thăm dò lõi kim cương có độ sâu trung bình nông với Dụng cụ giàn khoan
GIỚI THIỆU VỀ MÁY KHOAN XY-3:
XY-4 là giàn khoan lõi nông/lỗ trung bình.Nó có thể được sử dụng để không chỉ khoan bit cacbua cho địa chất kỹ thuật
thăm dò và thăm dò khí tự nhiên và chất lỏng lớp nông thủy văn, mà còn khoan bit kim cương có đường kính nhỏ để thăm dò các mỏ khoáng sản kim loại, phi kim loại và rắn.Nó đã được áp dụng rộng rãi cho hoạt động khoan khảo sát năng lượng, xây dựng đường cao tốc/đường sắt, kỹ thuật thủy điện, kỹ thuật dân dụng, v.v.
Đặc trưng:
1. Giàn khoan được đặc trưng bởi tốc độ quay cao hơn và phạm vi tốc độ hợp lý, phạm vi lớn hơn cho cấp tốc độ và mô-men xoắn tốc độ thấp lớn hơn.Nó được áp dụng cho việc khoan lõi đường kính nhỏ với các mũi kim cương, và nó cũng có thể đáp ứng các yêu cầu của khoan lõi đường kính lớn với các mũi hợp kim cứng và khoan lỗ kỹ thuật khác nhau;
2. Nó sử dụng hộp truyền động và ly hợp của xe, với cấu trúc đơn giản và bố trí hợp lý.Tất cả các bộ phận được tiếp xúc, không có
chồng lên nhau, dễ bảo trì, phục vụ và sửa chữa.
3. Nó có tốc độ đảo ngược hai bánh răng để xử lý sự cố trong lỗ, với sức lao động thấp hơn và vận hành an toàn;
4. Bơm bánh răng thủy lực của nó sử dụng bơm dầu dành riêng cho xe, được treo trực tiếp trên hộp số, kết cấu nhỏ gọn, dễ tháo lắp và sửa chữa;
5. Máy khoan có trọng lượng nhẹ, dễ tháo lắp, di chuyển, sẵn sàng cho các hoạt động ở miền núi;
6. Nó được trang bị đầy đủ dụng cụ, có lợi cho việc làm chủ tình hình trong lỗ, với một số tay cầm vận hành, và được đặc trưng bởi cách bố trí hợp lý và hoạt động linh hoạt và đáng tin cậy;
7. Máy có thể di chuyển ổn định và cố định chắc chắn.Khung của nó chắc chắn, với trọng tâm thấp hơn và ổn định tốt trong quá trình
khoan tốc độ cao;
8. Mâm cặp pít tông thủy lực được sử dụng, với hoạt động kẹp đáng tin cậy và không làm hỏng đường ống truyền động;
Thông số kỹ thuật:
Thông số kỹ thuật:
| 1. Thông số kỹ thuật cơ bản của máy khoan rút lõi model XY-4 Skid | |||
| Độ sâu khoan | 1000m(Thanh thông thường Φ42mm) | ||
| 700m(Thanh thông thường Φ50mm) | |||
| 1000m (Thanh BQ) | |||
| 700m(Thanh NQ) | |||
| Góc quay của trục chính | 0～360° | ||
| Kích thước (L×W×H) không có trình thu thập thông tin | 2710×1100×1750mm | ||
| Trọng lượng của Giàn khoan (không có bộ nguồn)) | 1720kg | ||
| 2.Rotator (được trang bị bộ nguồn 52kW, 2200r / phút) | |||
| Tốc độ quay trục chính | Tích cực ở tốc độ thấp | 148；274；392；569 vòng/phút | |
| Tích cực ở tốc độ cao | 456；841；1201；1747vòng/phút | ||
| Tiêu cực ở tốc độ thấp | 122 vòng/phút | ||
| Tiêu cực ở tốc độ cao | 338 vòng/phút | ||
| Đột quỵ của trục chính | 600mm | ||
| tối đa.Sức nâng của trục chính | 80kN | ||
| tối đa.Lực ép của trục chính | 60kN | ||
| tối đa.Mô-men xoắn của trục chính | 3355N·m | ||
| ID của trục chính | 68mm | ||
| 3. tời | |||
| tối đa.lực nâng | 45kN | ||
| Tốc độ nâng (lớp thứ 3) | 0,82；1,51；2,16；3,15m/s | ||
| Đường kính dây thép | 16mm/19mm | ||
| Công suất trống cho dây | 90m | ||
| 4. Thiết bị di chuyển giàn khoan trên đường trượt | |||
| Hành trình trượt của xi lanh | 460mm | ||
| Khoảng cách tối đa đến lỗ sau khi quay lại mặt trước của giàn khoan | 310mm | ||
| 5. Hệ thống thủy lực | |||
| Đặt áp suất làm việc của hệ thống | 8MPa | ||
| Bơm thủy lực bánh răng | 20ml/giờ | ||
| 6. Đơn vị năng lượng | |||
| Người mẫu | Động cơ điện Y2-200L-4 | Động cơ diesel | Động cơ diesel |
| Quyền lực | 37kW | 52kW | 42kW |
| RPM | 1480 vòng/phút | 2200 vòng/phút | 1500 vòng/phút |
Hồ sơ công ty
Chúng tôi có hơn 20 năm kinh nghiệm trong việc cung cấp các loại thiết bị khoan rút lõi khác nhau.Đối với các dự án có độ sâu khác nhau và đường kính lỗ khác nhau, chúng tôi có thể cung cấp nhiều loại máy khoan rút lõi phù hợp.Chúng tôi có thể cung cấp các loại giàn khoan loại trượt, loại bánh xích và loại xe kéo để đáp ứng các nhu cầu khác nhau của các khách hàng khác nhau.Chào mừng bạn đến điều tra.
Bảo hành sau bán hàng
Bảo hành máy khoan lõi:
(1) Trong khoảng thời gian năm đầu tiên sau khi giao hàng, các bộ phận chính của Máy khoan lõi được đảm bảo cung cấp miễn phí sau khi xảy ra sự cố do vấn đề chất lượng.
(2) Dịch vụ tại địa điểm làm việc: Nếu cần, kỹ sư kỹ thuật của chúng tôi có thể được cử đến địa điểm làm việc để phục vụ kỹ thuật,
nhưng chi phí vé, chỗ ở, chế độ ăn uống, phí dịch vụ sẽ do người mua chịu.
(3) Hỗ trợ sau bán hàng kịp thời sẽ được cung cấp mọi lúc.
