XY-3 Core Drilling Rig
Lời giới thiệu ngắn:
XY-3 series giàn khoan là giàn khoan lõi dạng trục lỗ sâu lỏng / trung bình.Máy chủ yếu được sử dụng cho khoan kim cương và có thể đáp ứng nhu cầu của các yêu cầu công nghệ khoan khác nhauNó sử dụng động cơ điện hoặc động cơ diesel như một đơn vị năng lượng.
Tính năng:
A. Cỗ máy khoan được trang bị hệ thống truyền tải xe tải hạng nặng MW525 tiên tiến, có 10 bánh răng phía trước và 2 bánh răng phía sau.phục vụ cho các yêu cầu đa dạng của các kỹ thuật khoan khác nhau.
B. Vòng trục của giàn khoan có đường kính bên trong rộng rãi là 96mm, được điều khiển bởi một hệ thống cơ học mạnh mẽ cung cấp mô-men xoắn đáng kể.Máy kéo có khả năng nâng tải trọng tối đa 3000kg với một dây đơn, đảm bảo hoạt động nâng hiệu quả và đáng tin cậy.
C. Các tay cầm hoạt động được sắp xếp cẩn thận và cố định với nhau trong một bố trí được thiết kế tốt, tăng sự tiện lợi cho người vận hành trong quá trình vận hành máy.Sự sắp xếp ergonomic này đảm bảo dễ sử dụng và tăng hiệu quả tổng thể.
D. Trục và dây kéo có thể hoạt động độc lập, cung cấp tính linh hoạt và linh hoạt trong các hoạt động khoan. Điều này cho phép các nhà khai thác điều khiển từng thành phần riêng biệt,tối ưu hóa hiệu suất và khả năng thích nghi với các điều kiện khoan khác nhau.
E. lỗ khoan trục có đường kính bên trong rộng rãi, cho phép sử dụng các thanh khoan hình sáu góc lớn.Thiết kế này cho phép khoan hiệu quả và tạo điều kiện cho sự thay thế liền mạch của thiết bị khoan, nâng cao năng suất và tính linh hoạt tại công trường.
Sử dụng:
Khảo sát và thăm dò địa chất chung, thăm dò đường bộ và tòa nhà cao, các loại lỗ thăm dò trong cấu trúc bê tông, đê sông,khoan lỗ subgrade và khoan trực tiếp, giếng dân dụng và giếng điều hòa không khí trung tâm đất, khoan lõi sâu và trung bình.
Ngày kỹ thuật
| Các thông số kỹ thuật | |
| Parameter kỹ thuật XY-3 | |
| Độ sâu khoan | 100,250, 300, 600m |
| Chiều kính lỗ cuối tương ứng | 300,200, 150, 75mm |
| Max, mở lỗ. | 300mm |
| Chỗ cuối. | 75mm |
| Chiều kính thanh khoan | 60mm |
| góc khoan | 90°~65° |
| Kích thước máy | 2500 x 900 x 1800mm |
| Trọng lượng khoan (với công suất) | 1800kg |
| 立轴 Vòng trục | |
| Tốc độ xoắn | Tiến về phía trước, tốc độ thấp 30,53,88,145,222r/min |
| Tiến lên tốc độ cao 143,250,414,684,1050r/min | |
| Quay lại 29, 137r/min | |
| Động trục trục | 600mm |
| Chuỗi đường kính bên trong | 96mm |
| Khả năng nâng | 6000kg |
| 卷扬机 Winch | |
| Max.Cơ thể nâng dây đơn | 3000kg |
| Max.Tốc độ nâng đường đơn | 0.5-1.9m/s |
| Cỡ dây thừng | 12.5mm |
| Khả năng cuộn | 50m |
| Chiều kính cuộn | 300mm |
| Chiều rộng dây đai vòng tròn | 90mm |
| Máy bơm dầu bánh xe | |
| Máy bơm dầu bánh răng kép | CBF-F63/25 |
| Di chuyển phía trước, áp suất | 63 L/min 20Mpa |
| Đằng sau Di dời, áp lực | 25 L/min 20Mpa |
| 动力 Đơn vị điện | |
| Động cơ diesel YN27 | 42kW |
| Tốc độ định số | 2400r/min |

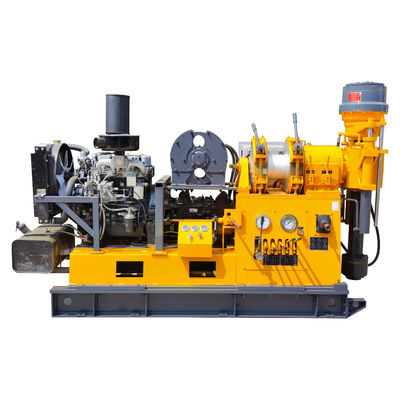

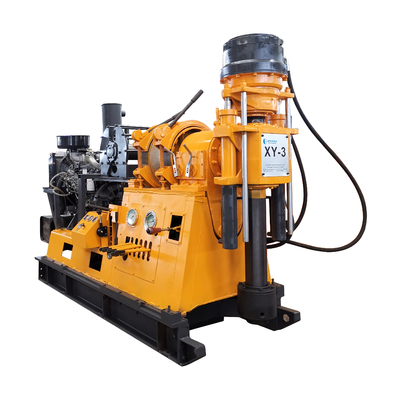

Hình ảnh sản phẩm
