XY-1/XY-1A/GL200/GL250/GL300
XY-1/XY-1A/GL200/GL250/GL300 giàn khoan được sử dụng rộng rãi cho thăm dò và thăm dò, thăm dò khoáng sản và dịch vụ SPT, dự án khoan khoan.,nhẹ và thuận tiện trong vận chuyển.
XY-1/XY-1A/GL200/GL250/GL300 khoan khoan lõi có thể được lắp đặt trên khung xe kéo hoặc khung xe leo theo yêu cầu của khách hàng.để khoan lỗ lớn hoặc lỗ sâu, khách hàng thường chọn máy bơm bùn lớn hơn như BW160, BW160/10 và BW250 để có hiệu suất tốt hơn.
Ngày kỹ thuật
| Mô hình | XY-1 | XY-1A | GL200 | GL250 | GL300 | ||
| Khoan | Độ sâu khoan | 100m | 100/180 m | 250m | 250m | 300m | |
| Đường kính lỗ ban đầu | 110mm | 150mm | 200mm | 200mm | 200mm | ||
| Ngày cuối cùng | 75mm | 75mm | 75mm | 75mm | 75mm | ||
| Đường đinh khoan | 42mm | 43mm | 50mm | 50mm | 50mm | ||
| Phạm vi góc | 75°-90° | 75°-90° | 75°-90° | 75°-90° | 75°-90° | ||
| Kích thước (L×W×H) |
1640 × 1030 × 1440 (mm) | 1620 × 970 × 1560 mm | 1700 × 1030 × 1270 (mm) | 1700 × 1030 × 1270 mm | 1070 × 1030 × 1270 (mm) | ||
| Đầu xoay | Động trục trục | 450mm | 450mm | 450mm | 450mm | 450mm | |
| Khả năng nâng trục tối đa | 25KN | 25KN | 30KN | 30 KN | tối đa 45 KN | ||
| Thang máy | Khả năng nâng cao nhất (một sợi dây) | 10KN | 15KN | 20/40/90/180 | 20KN | 20KN | |
| Sức mạnh | động cơ diesel | Mô hình | S1100A2 | S1100A2 | L28N | L28N | L28N |
| Sức mạnh định số | 10.3KW | 10.3KW | 16.2KW | 20KW | 20KW | ||
| Tốc độ định số | 2000r/min | 2200r/min | 2200r/min | 2000r/min | 2000r/min | ||
| động cơ | Mô hình | Y132M-4 | Y160M- Không.4 | Y160L-4 | Y160L-4 | Y160L-4 | |
| Sức mạnh định số | 7.5kW | 11KW | 11KW | 15KW | 15KW | ||
| Tốc độ định số | 1440r/min | 1460r/min | 1460r/min | 1440r/min | 1440r/min | ||
Thông số kỹ thuật máy bơm bùn
| Mô hình | BW160 | BW160-10 | BW250 |
| Loại | Máy bơm pít-tông đơn xi lanh ngang hoạt động đôi | Máy bơm pít đơn hoạt động ba xi lanh ngang | Máy bơm pít đơn hoạt động ba xi lanh ngang |
| Liner Dia. | 95 | 70 | 80/65 |
| Động cơ (mm) | 85 | 70 | 100 |
| Trọng lượng (bao gồm phần điện) (kg) | 200 | 430 | 760 |
| Kích thước: L*W*H (mm) | 1110*725*965 | 1450×745×970 | 1000×995×650 |
| Dòng chảy lý thuyết (L/min) | 160 | 160/107/67/44 | 250/145/90/52/166/96/60/35 |
| Áp suất định lượng (MPa) | 1.3 | 2.5/4/6.5/10 | 2.5/4.5/6/6/4/6/7/7 |
| Đập mỗi phút | 85 | 200/132/83/55 | 200/116/72/42/200/116/72/42 |
| Năng lượng đầu vào ((kW) | 5.5 | 11 | 15 |

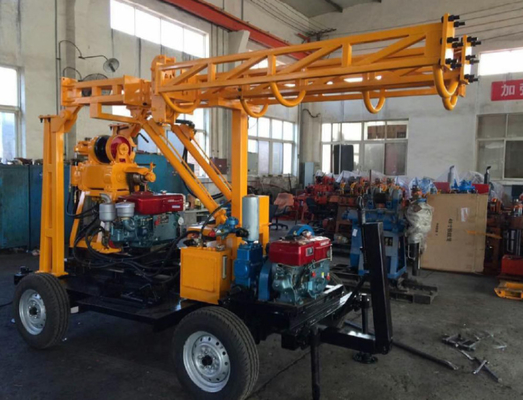

Hình ảnh sản phẩm
