XY-Series Crawler Core Drill Rig
Các mô hình giàn khoan loại lướt XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL là các loại giàn khoan mới,được phát triển trên cơ sở kinh nghiệm hàng thập kỷ của chúng tôi trong sản xuất giàn khoan để đáp ứng nhu cầu của nhiều kỹ thuật khoan, chủ yếu là khoan viên kim cương. Chúng cũng có thể được sử dụng trong các lĩnh vực của kỹ thuật thăm dò địa chất và thủy địa chất, giếng nước và công trình đống đường kính lớn.đáng tin cậy để vận hành và thuận tiện để bảo trì, chúng cũng được đặc trưng bởi:
1Nó là sản phẩm của sự tích hợp hoàn hảo của hệ thống thủy lực đầy đủ với công nghệ khoan cơ khí truyền thống.
2. Được trang bị nâng thủy lực phụ trợ và bơm bùn thủy lực, nó thuận tiện để lắp đặt. Với cấu trúc nhỏ gọn của nó, nó cũng thuận tiện để vận hành.
3. Được cài đặt với tháp khoan nâng thủy lực, nó là linh hoạt trong hoạt động.
4. Với 4 outriggers thủy lực, nó là ổn định trong hoạt động.
5Được trang bị crawler, giàn khoan cung cấp tính linh hoạt và dễ dàng di chuyển giữa các công trường.
Ngày kỹ thuật
| Mô hình | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Độ sâu khoan | 700-1000m | 700-1100m | 700-1400m | 900-1800m | 1000-2100m | 1200-2400m | |
| góc khoan | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| Tốc độ xoắn | Tốt | 101,187,267, | 82,151,215, | 83,152,217, | 96,170,244, | 92,162,244, | 96,178,253, |
| 388,311, 574 |
313,251,463, | 316,254,468, | 284,357,471, | 284,357,471,678994 vòng/phút | 369,268,494, | ||
| 819, 1191rpm | 661,961rpm | 667,970rpm | 678994 rmp | 705,1025 vòng/phút | |||
| Không | 83251 vòng/phút | 67,205rpm | 67, 206rpm | 84293 vòng/phút | 85,234rpm | 78,248rpm | |
| Max. Tốc độ trục | 2640N.m | 3200N.m | 3200N.m | 5500N.m | 7800N.m | 7800N.m | |
| Động cơ cho động cơ | 600mm | 600mm | 600mm | 600mm | 720mm | 720mm | |
| Chiều kính giữ xoắn ốc | 68mm | 93mm | 93mm | 93mm | 93mm | 118mm | |
| Max.Lifting Capacity of Spindle (Khả năng nâng của trục) | 80kN | 80kN | 120kN | 135kN | 200kN | 200kN | |
| Max. Lực ép của trục | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| Chiều kính dây thép | 16mm | 16mm | 17,5mm | 18,5mm | 21,5mm | 21,5mm | |
| Khả năng cuộn trống | 90m | 90m | 110m | 120m | 120m | 120m | |
| Max.Lifting Force | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| Chiều cao tháp khoan | 10m | 10m | 10m | 12m | 12m | 12m | |
| Đơn vị điện (động cơ diesel) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| Bơm bùn | 160L/phút | 160L/phút | 250L/min | 250L/min | 320L/min | 320L/min | |
| Máy trộn (không cần thiết) | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | Y2-16-0 | |
| Máy nâng phụ trợ | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Max.Load của Mast | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| Tốc độ di chuyển | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | 1,5km/h | |
| Khả năng leo núi | 30° | 30° | 30° | 30° | 30° | 30° | |
| Kích thước | 4785*2220*10524mm | 4785*2220*10524mm | 4785*2220*10524mm | 6186*2220*12000mm | 6186*2220*12000mm | 6186*2220*12000mm | |
| Trọng lượng | 9,3t | 9,6t | 10t | 13,5t | 14t | 14,6t | |

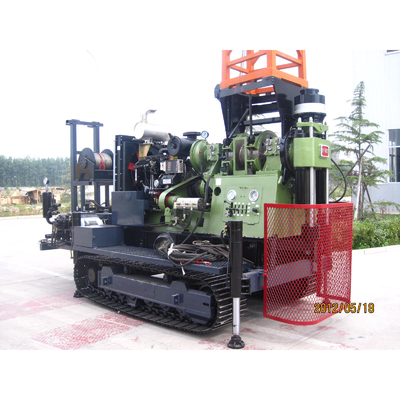

Hình ảnh sản phẩm
