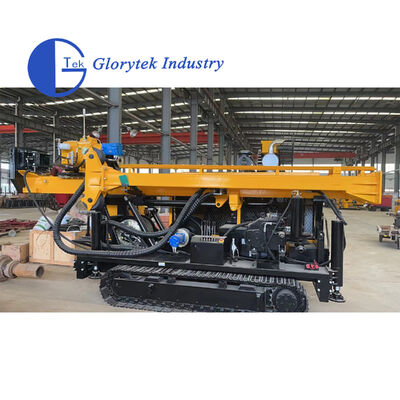

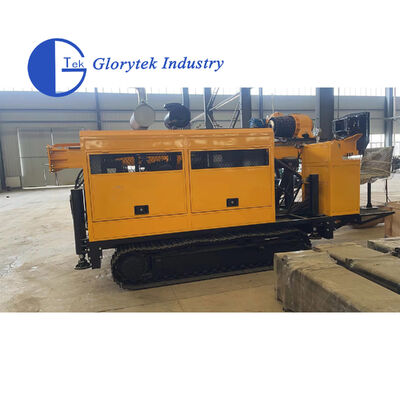

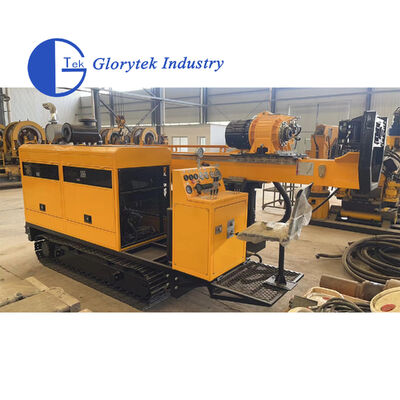

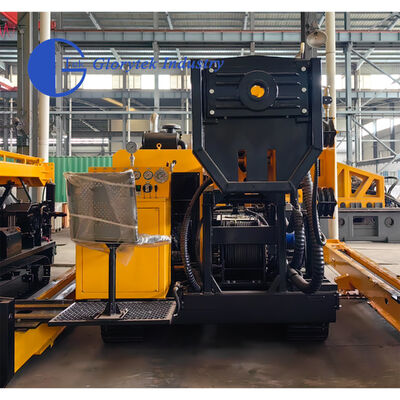

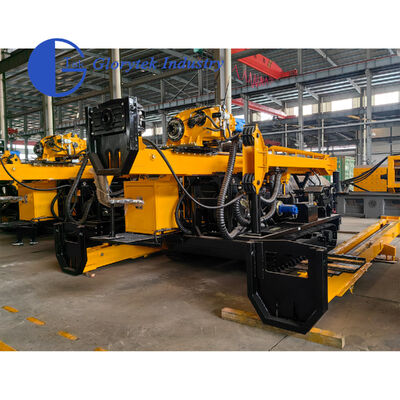

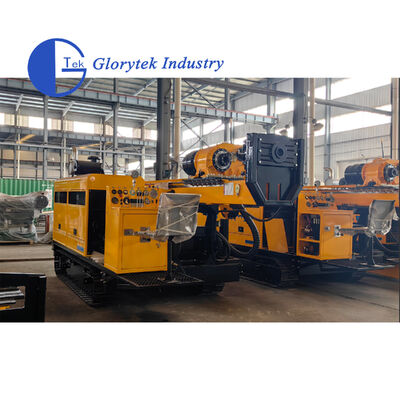

GLDX-4 Crawler Chassis Full Hydraulic Core Drilling Rig cho thăm dò khí đốt tự nhiên và nước ngầm

Mô tả

Tổng quan

Các giàn khoan cốt lõi hàng đầu ở các nước phát triển là loại hoạt động thủy lực đầy đủ, áp dụng Công nghệ của dây vẽ lõi với đầu kim cương. theo xu hướng trong lĩnh vực công nghệ khoan và thiết bị liên quan.rnquốc gia và gia đình xu hướng, nhà máy của chúng tôi đã phát triển GLDX-4 đầy đủ thủy lực vận hành lõi khoan Rig. máy khoan có thể thay thế các sản phẩm nhập khẩu và được áp dụng trong các lĩnh vực địa chất, luyện kim, khai thác mỏ than, dầu mỏ, khí đốt tự nhiên và thăm dò nước ngầm.

Đặc điểm kỹ thuật chính

1.The rig áp dụng một khung gậy.
2Đầu khoan sử dụng cấu trúc chuck. trục, và tốc độ có thể được điều chỉnh bằng áp suất thủy lực với thay đổi tốc độ không bước, có thể đạt được quay chính xác cao của trục. đầu khoan được thúc đẩy bởi xi lanh trực tiếp và đặt với cơ chế chuyển dịch bên.
3.Mast là gấp, thuận tiện cho vận chuyển và lưu trữ, với chức năng chạm trượt.
4Hệ thống thủy lực áp dụng điều khiển nhạy tải, và sự xoay của trục được điều khiển bởi một Động cơ đơn với mạch kín, có hiệu quả hoạt động cao.
5Máy cột được trang bị hướng dẫn trung tâm ở phía trên và phía dưới. phần dưới. Một kẹp thủy lực được áp dụng ở vị trí phía trên lỗ khoan.
6Được trang bị một nền tảng làm việc lỗ và hai lớp nền tảng làm việc



Thông số kỹ thuật:

Các con số trong các bảng này đã được tính toán, dựa trên kinh nghiệm thực địa, và có thể dự đoán hợp lý.
Công suất khoan thực tế sẽ phụ thuộc vào các công cụ và điều kiện trong khoan, kỹ thuật khoan và thiết bị được sử dụng

	Mô hình	DX-4 đầy đủ thủy lực
Động cơ diesel	Mô hình	Cummins 6BTA5.9-C180
	Sức mạnh	132kW
	Tốc độ	2200rpm
Khả năng khoan	BQ	1000m
	NQ	700m
	Trụ sở	500m
Khả năng xoay	RPM	Bốn ca / thay đổi stepless0-1100rpm
	Max.Torque	4200N·m
	Giữ đường kính	Φ98mm
	Max.Lifting Capacity của Spindle	150kN
	Max.Feeding Power	60kN
Khả năng nâng chính	Lực nâng (đường dây đơn)	57kN
	Chiều kính dây thép	12mm
	Chiều dài dây thép	50m
Khả năng nâng dây thép	Lực nâng (đường dây đơn)	12kN (Bàn trống trần)
	Chiều kính dây thép	6mm
	Chiều dài dây thép	1000m
Mast	Chiều cao cột	11m
	góc điều chỉnh cột	0°-90°
	góc khoan	45°-90°
	Chuyện ăn uống	3500mm
	Động cơ trượt	600mm
Các loại khác	Trọng lượng	9300kg
	Kích thước ((L*W*H)	Thiết bị chính 5100*2200*2890mm
	Cách vận chuyển	Bọ cày
Bơm bùn	Mô hình	BW-150
Mờ chân	Phạm vi kẹp	55.5-110mm ((kích thước lỗ tiêu chuẩn Φ154mm)
