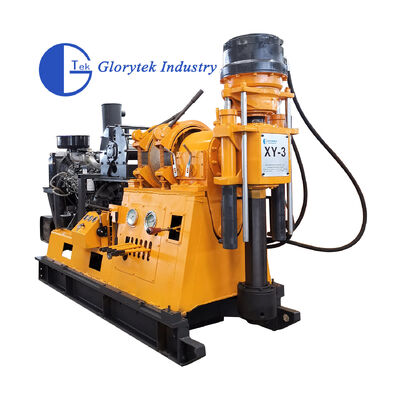

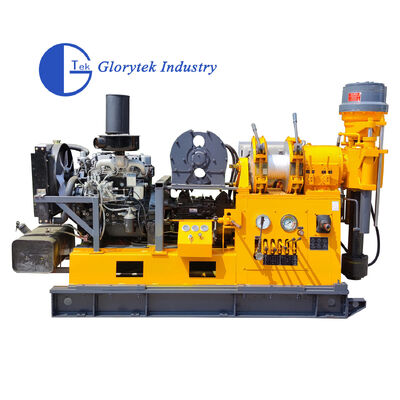

Máy khoan lõi XY-3
Giới thiệu ngắn gọn:
Máy khoan dòng XY-3 là máy khoan lõi loại trục chính có độ sâu trung bình / lỗ nông. Máy chủ yếu được sử dụng để khoan kim cương và có thể đáp ứng nhu cầu về các yêu cầu công nghệ khoan khác nhau. Nó sử dụng động cơ điện hoặc động cơ diesel làm đơn vị năng lượng. Giàn khoan sở hữu cấu trúc đơn giản và dễ vận hành.
Tính năng:
A. Giàn khoan được trang bị hộp số xe tải hạng nặng MW525 mới nhất, sở hữu 10 bánh răng tiến và 2 bánh răng lùi. Bộ truyền động đảm bảo đủ phạm vi tốc độ hợp lý và có thể đáp ứng nhu cầu của các công nghệ khoan khác nhau.
B. Đường kính trong trục chính của giàn khoan là 96mm, được điều khiển bởi hệ thống cơ khí, có thể tạo ra mô-men xoắn lớn. Tời có thể nâng tối đa. 3000kg với dòng đơn.
C. Các tay cầm vận hành được cố định với nhau, bố trí hợp lý giúp công nhân vận hành máy thuận tiện hơn.
D.Trục chính và tời có thể được vận hành riêng biệt.
Lỗ khoan E.Spindle có đường kính trong lớn, có thể thay đổi cần khoan lục giác lớn.
Cách sử dụng:
Điều tra và thăm dò tổng quát về địa chất, thăm dò đất nền đường bộ và nhà cao tầng, các loại lỗ thăm dò trong kết cấu bê tông, đê sông, khoan lỗ phun vữa dưới nền và phun vữa trực tiếp, giếng dân dụng và giếng điều hòa không khí trung tâm trái đất, khoan lõi én và độ sâu trung bình.
| Thông số kỹ thuật | |
| Thông số kỹ thuật XY-3 | |
| Độ sâu khoan | 100.250, 300, 600m |
| Đường kính lỗ cuối tương ứng | 300.200, 150, 75mm |
| Tối đa. đường kính lỗ mở | 300mm |
| Cuối lỗ dia. | 75mm |
| Đường kính thanh khoan | 60mm |
| Góc khoan | 90°~65° |
| Kích thước máy | 2500x900x1800mm |
| Trọng lượng mũi khoan (có điện) | 1800kg |
| Con quay | |
| Tốc độ trục chính | Chuyển tiếp Tốc độ thấp 30,53,88,145,222r/phút |
| Chuyển tiếp tốc độ cao 143.250.414.684.1050r/min | |
| Đảo ngược 29, 137 vòng/phút | |
| Hành trình trục chính | 600mm |
| Đường kính bên trong trục chính | 96mm |
| Sức nâng | 6000kg |
| Tay quây | |
| Công suất nâng dòng Max.Single | 3000kg |
| Tốc độ nâng dòng Max.Single | 0,5-1,9m/giây |
| Tầm cỡ dây | 12,5mm |
| Công suất con lăn | 50m |
| Đường kính cuộn | 300mm |
| Ôm chiều rộng đai cửa | 90mm |
| Bơm dầu bánh răng | |
| Bơm dầu bánh răng kép | CBF-F63/25 |
| Dịch chuyển phía trước, áp suất | 63 L/phút 20Mpa |
| Đằng sau sự dịch chuyển, áp lực | 25 L/phút 20Mpa |
| Đơn vị điện | |
| Động cơ diesel YN27 | 42kW |
| Tốc độ định mức | 2400r/phút |
