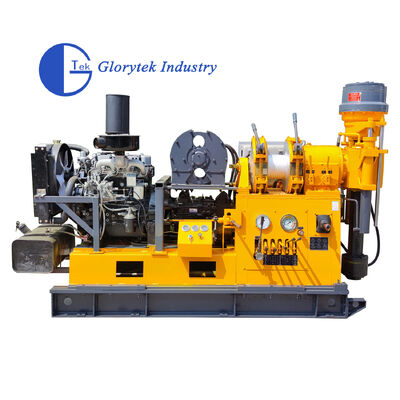

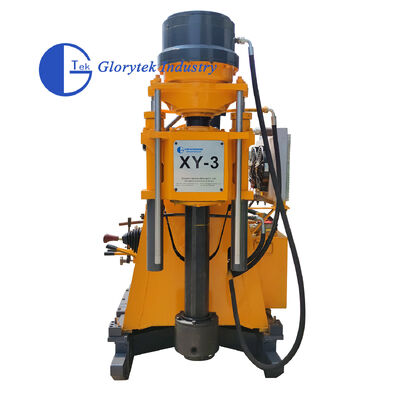

XY-3 series giàn khoan là giàn khoan lõi loại trục lỗ sâu lỏng / trung bình.Máy chủ yếu được sử dụng cho khoan kim cương và có thể đáp ứng nhu cầu của các yêu cầu công nghệ khoan khác nhauNó sử dụng động cơ điện hoặc động cơ diesel như một đơn vị năng lượng.
Khảo sát và thăm dò địa chất chung, thăm dò đường bộ và tòa nhà cao, các loại lỗ thăm dò trong cấu trúc bê tông, đê sông,khoan lỗ subgrade và khoan trực tiếp, giếng dân dụng và giếng điều hòa không khí trung tâm đất, khoan lõi sâu và trung bình.
| Các thông số kỹ thuật | |
| Parameter kỹ thuật XY-3 | |
| Độ sâu khoan | 100,250, 300, 600m |
| Chiều kính lỗ cuối tương ứng | 300,200, 150, 75mm |
| Max, mở cái hố. | 300mm |
| Chỗ cuối. | 75mm |
| Chiều kính thanh khoan | 60mm |
| góc khoan | 90°~65° |
| Kích thước máy | 2500 x 900 x 1800mm |
| Trọng lượng khoan (với sức mạnh) | 1800kg |
| Vòng xoắn | |
| Tốc độ xoắn | Tiến về phía trước, tốc độ thấp 30,53,88,145,222r/min |
| Tiến lên tốc độ cao 143,250,414,684,1050r/min | |
| Quay lại 29, 137r/min | |
| Động trục trục | 600mm |
| Chuỗi đường kính bên trong | 96mm |
| Khả năng nâng | 6000kg |
| Máy kéo | |
| Max.Cơ thể nâng dây đơn | 3000kg |
| Max.Tốc độ nâng đường đơn | 0.5-1.9m/s |
| Cỡ dây thừng | 12.5mm |
| Khả năng cuộn | 50m |
| Chiều kính cuộn | 300mm |
| Chiều rộng dây đai vòng tròn | 90mm |
| Máy bơm dầu bánh xe | |
| Máy bơm dầu bánh răng kép | CBF-F63/25 |
| Di chuyển phía trước, áp suất | 63 L/min 20Mpa |
| Đằng sau Di dời, áp lực | 25 L/min 20Mpa |
| Đơn vị điện | |
| Động cơ diesel YN27 | 42kW |
| Tốc độ định số | 2400r/min |
