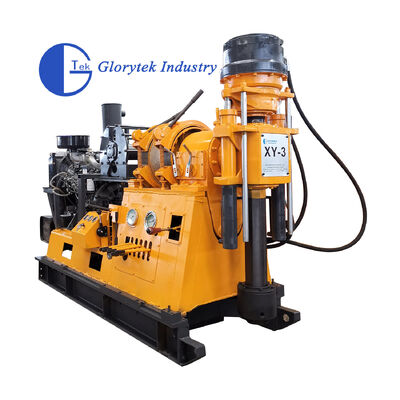

Giàn khoan dòng XY-3 là loại giàn khoan lõi trục nông/trung bình. Máy chủ yếu được sử dụng để khoan kim cương và có thể đáp ứng nhu cầu của các yêu cầu công nghệ khoan khác nhau. Máy sử dụng động cơ điện hoặc động cơ diesel làm bộ phận nguồn. Giàn khoan có cấu trúc đơn giản và dễ vận hành.
Điều tra và thăm dò địa chất tổng quát, thăm dò nền đất cho đường và tòa nhà cao tầng, các loại lỗ thăm dò trong kết cấu bê tông, khoan lỗ phun vữa cho đê sông, nền đường và phun vữa trực tiếp, giếng dân dụng và giếng điều hòa không khí trung tâm trái đất, khoan lõi sâu vừa và nhỏ.
| Thông số kỹ thuật | |
| Thông số kỹ thuật XY-3 | |
| Độ sâu khoan | 100,250, 300, 600m |
| Đường kính lỗ cuối tương ứng | 300,200, 150, 75mm |
| Đường kính lỗ mở tối đa. | 300mm |
| Đường kính lỗ cuối. | 75mm |
| Đường kính cần khoan | 60mm |
| Góc khoan | 90°~65° |
| Kích thước máy | 2500 x 900 x 1800mm |
| Trọng lượng máy (có nguồn) | 1800kg |
| Trục | |
| Tốc độ trục | Tốc độ thấp tiến 30,53,88,145,222 vòng/phút |
| Tốc độ cao tiến 143,250,414,684,1050 vòng/phút | |
| Tốc độ lùi 29, 137 vòng/phút | |
| Hành trình trục | 600mm |
| Đường kính trong trục | 96mm |
| Khả năng nâng | 6000kg |
| Tời | |
| Khả năng nâng tối đa một dây cáp | 3000kg |
| Tốc độ nâng tối đa một dây cáp | 0.5-1.9m/s |
| Đường kính cáp thép | 12.5mm |
| Dung tích tang cuốn | 50m |
| Đường kính tang cuốn | 300mm |
| Chiều rộng đai hãm | 90mm |
| Bơm dầu bánh răng | |
| Bơm dầu bánh răng kép | CBF-F63/25 |
| Lưu lượng, áp suất phía trước | 63 L/phút 20Mpa |
| Lưu lượng, áp suất phía sau | 25 L/phút 20Mpa |
| Bộ nguồn | |
| Động cơ diesel YN27 | 42kW |
| Tốc độ định mức | 2400 vòng/phút |
